CONEXIÓN PARA PARED

Kits de conexion para medidor de caudal de agua, ideales para instalarse en la pared, tanto de hogares como departamentos.

Todos los kits fueron diseñados especificamente para asegurar una rápida instalación, un correcto funcionamiento del medidor, y evitar cualquier tipo de fuga.

Para la conexion del medidor a la pared con este kit, se recomienda utilizar un medidor de agua con lectura a 45º.

KIT 1

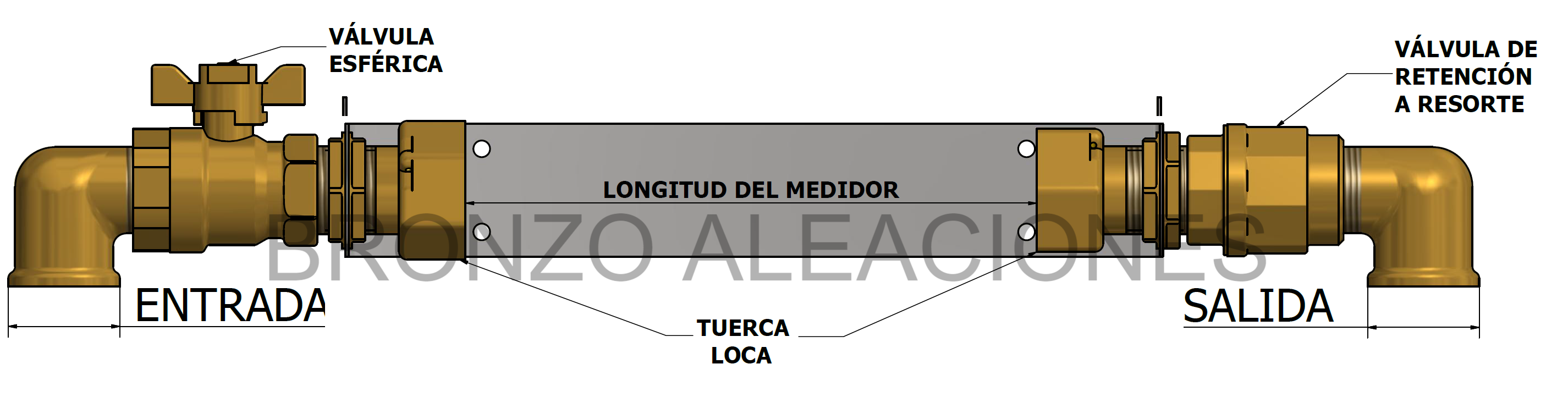

Esquema KIT 1
Código Diametro Nominal del medidor (DN) Longitud del medidor Tuercas locas Entrada (Rosca hembra) Salida (Rosca hembra)
3300 15 mm 115 mm 3/4" BSP 1/2" BSP 1/2" BSP
3305 15 mm 165 mm 3/4" BSP 1/2" BSP 1/2" BSP
3310 20 mm 115 mm 1" BSP 3/4" BSP 3/4" BSP
3315 20 mm 190 mm 1" BSP 3/4" BSP 3/4" BSP
3320 25 mm 260 mm 1 1/4" BSP 1" BSP 1" BSP

KIT 2

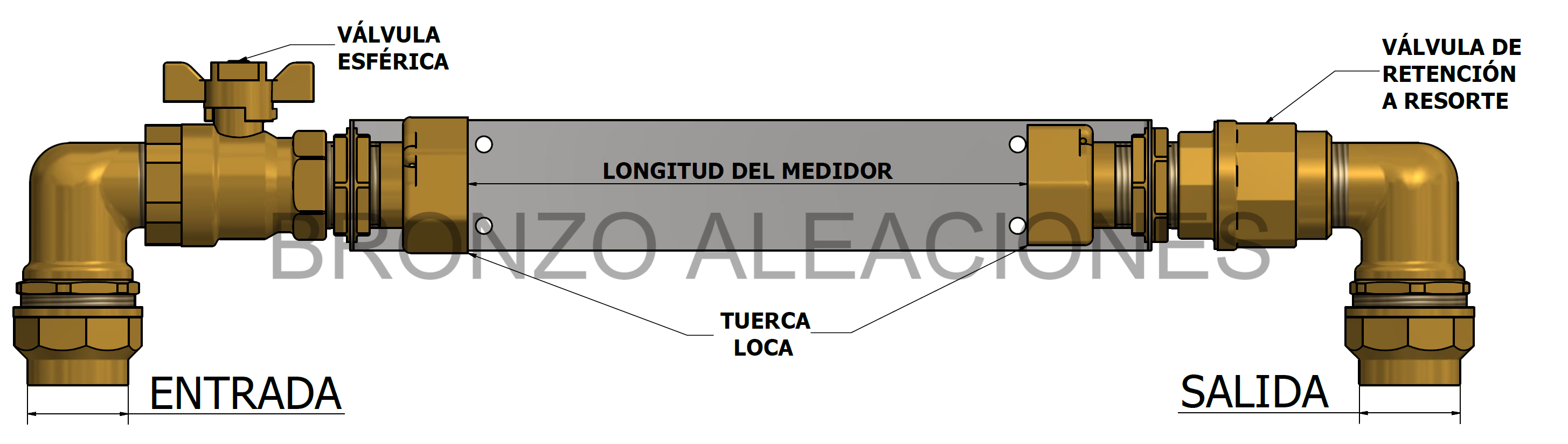

Esquema KIT 2
Código Diametro Nominal del medidor (DN) Longitud del medidor Tuercas locas Entrada (Racor) Salida (Racor)
3330 15 mm 115 mm 3/4" BSP 20 mm 20 mm
3335 15 mm 165 mm 3/4" BSP 20 mm 20 mm
3340 20 mm 115 mm 1" BSP 20 mm 20 mm
3345 20 mm 190 mm 1" BSP 25 mm 25 mm
3350 25 mm 260 mm 1 1/4" BSP 25 mm 25 mm

KIT 3

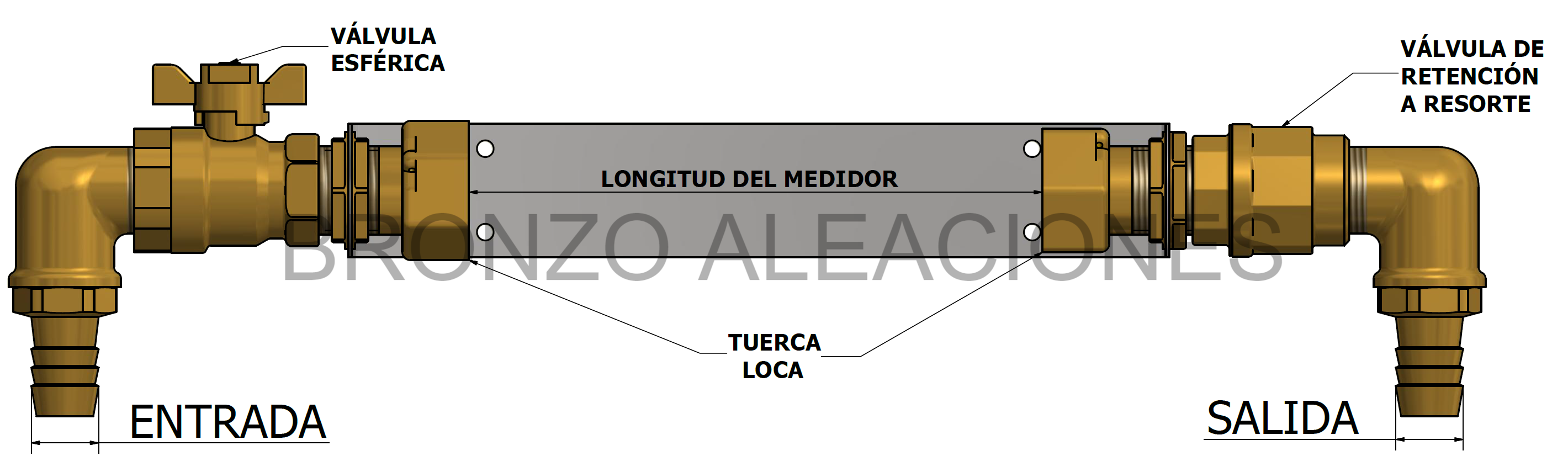

Esquema KIT 3
Código Diametro Nominal del medidor (DN) Longitud del medidor Tuercas locas Entrada (Espiga) Salida (Espiga)
3360 15 mm 115 mm 3/4" BSP Caño de 1/2" Caño de 1/2"
3365 15 mm 165 mm 3/4" BSP Caño de 1/2" Caño de 1/2"
3370 20 mm 115 mm 1" BSP Caño de 3/4" Caño de 3/4"
3375 20 mm 190 mm 1" BSP Caño de 3/4" Caño de 3/4"
3380 25 mm 260 mm 1 1/4" BSP Caño de 1" Caño de 1"
